THUẬT NGỮ THÔNG SỐ VÒNG BI CƠ BẢN

Thông số thuật ngữ của vòng bi (bạc đạn) thường bao gồm các ký hiệu về kích thước, loại vòng bi, độ chính xác và các đặc tính kỹ thuật khác. Dưới đây là các thuật ngữ và cách đọc thông số cơ bản:

          1. Kích thước cơ bản (D x d x B)

Đây là thông số quan trọng nhất để chọn đúng loại vòng bi thay thế:

- d (Đường kính trong - Bore diameter): Kích thước của lỗ vòng bi nơi trục lắp vào.

- D (Đường kính ngoài - Outside diameter): Kích thước bao ngoài của vòng bi.

- B (Độ dày/Bề rộng - Width): Độ dày của vòng bi

        2. Ý nghĩa 4 số cuối của mã vòng bi

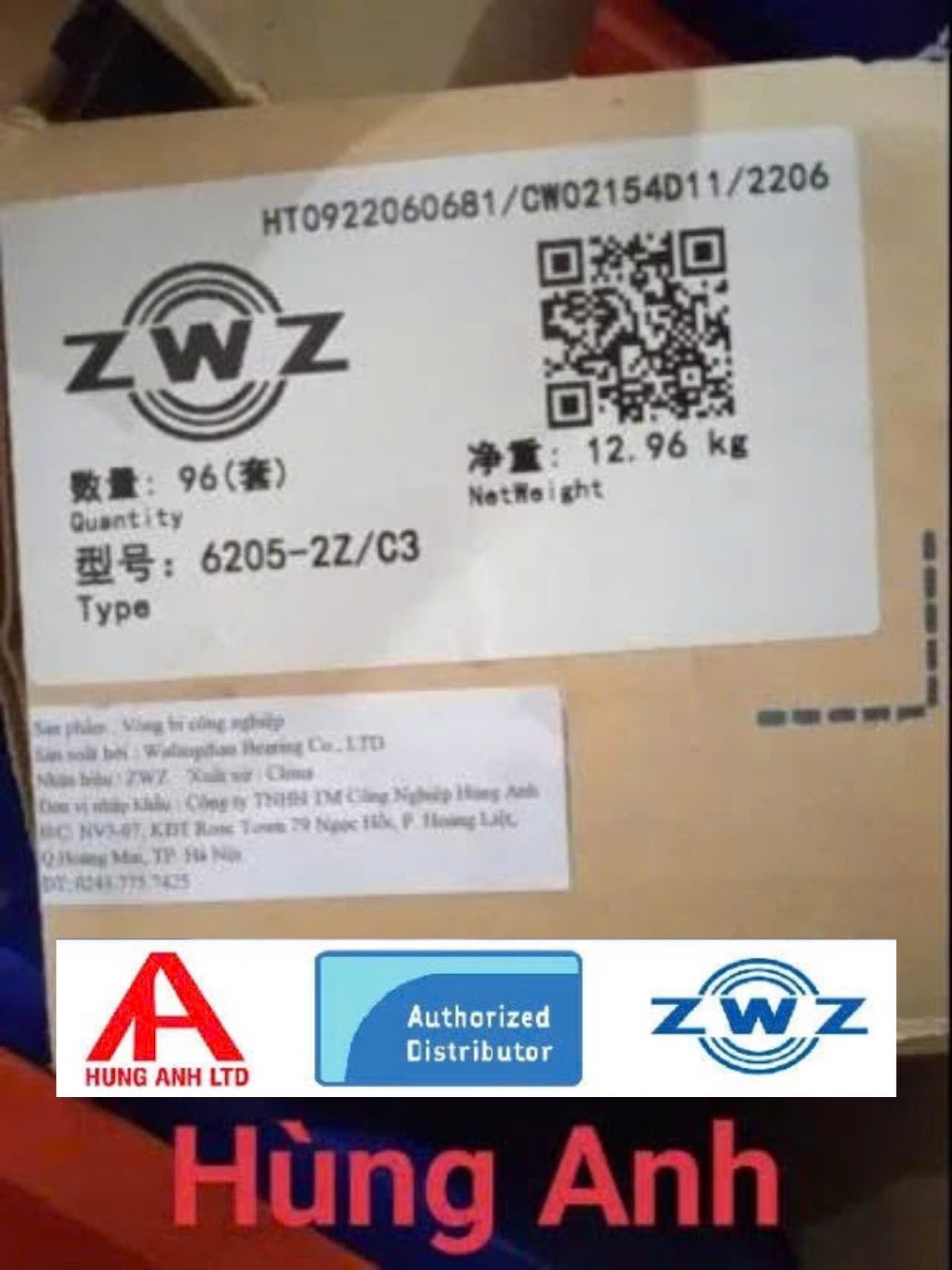

- Thông thường, mã vòng bi tiêu chuẩn có cấu trúc như sau (ví dụ: 6205):

- Số thứ nhất (số 6): Chỉ loại vòng bi. Ví dụ: 6 là vòng bi cầu, 3 là vòng bi đũa côn, 2 là vòng bi tang trống.

- Số thứ hai (số 2): Chỉ mức độ chịu tải (Series kích thước). Số càng lớn khả năng chịu tải càng cao (0-1: tải cực nhẹ, 2: tải nhẹ, 3: tải trung bình, 4: tải nặng)

- Hai số cuối (05): Dùng để tính đường kính trong (d).

+ Nếu hai số cuối là 00: d = 10mm
+ Nếu hai số cuối là 01: d = 12mm
+ Nếu hai số cuối là 02: d = 15mm
+ Nếu hai số cuối là 03: d = 17mm
+ Từ 04 trở lên: Lấy hai số này nhân với 5. Ví dụ: 05 x 5 = 25mm.

         3. Ký hiệu nắp che (Hậu tố)

- Các ký hiệu này cho biết vòng bi có nắp bảo vệ hay không:

+ Z / 2Z (hoặc ZZ): Có 1 hoặc 2 nắp che bằng sắt.

+ RS / 2RS (hoặc DDU, LLU): Có 1 hoặc 2 nắp chặn bằng cao su (chống bụi và nước tốt

 hơn nắp sắt).

+ N: Có rãnh để lắp vòng phe chặn.

         4. Cấp chính xác và Khe hở

- Cấp chính xác (P): Thường chia thành P0, P6, P5, P4, P2. Số càng nhỏ độ chính xác càng cao (P4, P2 dùng cho máy công cụ, trục chính máy mài).

- Khe hở hướng tâm (C): Ký hiệu mức độ lỏng/chặt của vòng bi khi hoạt động. Thường gặp là C3 (khe hở lớn hơn mức bình thường, dùng cho môi trường nhiệt độ cao hoặc tốc độ lớn)

         5. Các loại vòng bi phổ biến

- Vòng bi cầu (Ball Bearings): Phổ biến nhất, chịu tải hướng tâm tốt.

-  Vòng bi đũa (Roller Bearings): Chịu tải trọng nặng hơn vòng bi cầu.

- Vòng bi côn (Tapered Roller Bearings): Chịu cả tải hướng tâm và tải dọc trục.

- Vòng bi tang trống (Spherical Roller Bearings): Có khả năng tự lựa, chịu tải rất lớn
